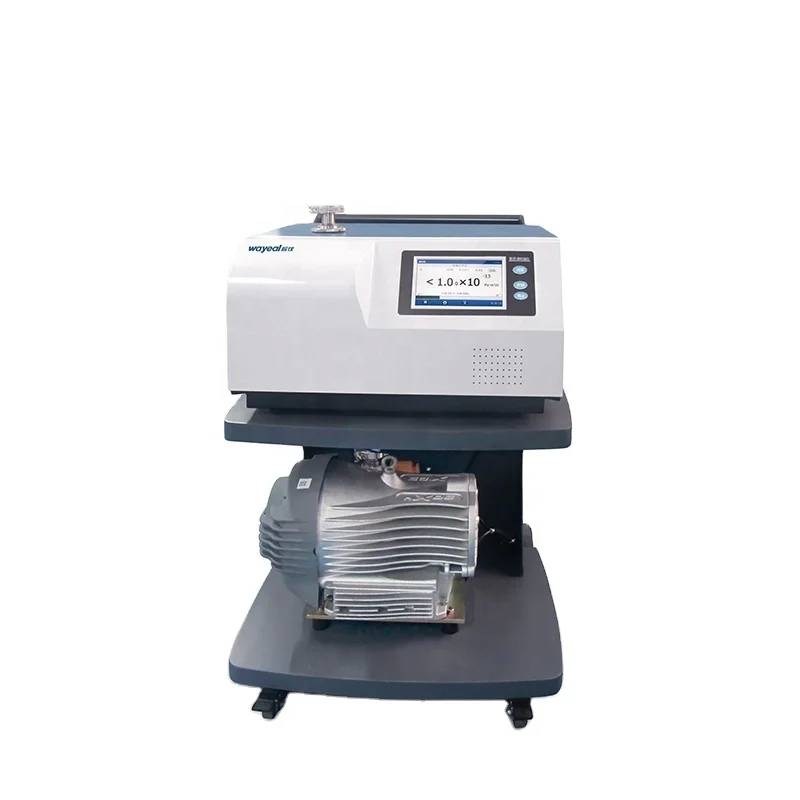

Dry Pump Helium Leak Detector voor Wafer Leak Detection SFJ-231D
| Communication Interface: | RS232/485, LAN | Leak rate display: | Numbers, Bar Charts, Graphs |
| User Interface: | 7inch Color Touch Screen | Product Name: | Helium Leak Detector |
| Mini Leak Detection Rate(Pa.m3/s)/Vaccum Mode: | 5*10-13 Pa.m3/s | Response Time(s): | <1s |
| MES Interface: | Standard | Mini Leak Detection Rate(Pa.m3/s)/Sniffer Mode: | 2.5*10-9 Pa.m3/s |
| High Light: | Ultragevoelige heliumlekkadetector,Sniffer-modus Heliumlekkadetector,Grafieken weergeven Heliumlekktetector |
||
Dry Pump Helium Leak Detector voor Wafer Leak Detection SFJ-231D
Technische parameters van de heliumlekkadetector SFJ-231D
| Naam van het product | Heliumlekkadetector SFJ-231D |
| Minimale detecteerbare lekkage ((Pa·m3/s) / vacuümmodus | 5.0*10-13Pa·m3/s |
| Minimale detecteerbare lekkagesnelheid ((Pa·m3/s) / sniffermodus | 5.0*10-9Pa·m3/s |
| Maximale toelaatbare lekkage-detectiedruk (Pa) | 1500 |
| Reactietijd | < 1 s |
| Starttijd | ≤ 2 min |
| Ontdekbare kwaliteit | 2, 3,4 ((H2,He3, He4) |
| Mens-machine-interface | 7" kleuren LCD touchscreen |
| Ionbron | 2 stuks, met iridium bekleed yttriumoxide, automatische schakelaar |
| I/O Input/output-interface | 8 ingangen en 8 uitgangen |
| Communicatie-interface | RS232/485, USB*2 |
| MES-interface | standaard |
| Lijktekenenport | DN25KF |
| Stroomvoorziening | AC220V, 50Hz/60Hz |
| Werktemperatuur | 0°C tot 40°C |
| Taal | Engels |
| Vertoon van het lekpercentage | Figuur, streepjesgrafiek, curvegrafiek |
| Dimensie | 645*678*965 mm |
Toepassing van de SFJ-231D-heliumlekkadetectorvoor de Wafer
In de heliummassaspectrometrielekkage-detectietechnologie hangt de toepassing van droge pompen (olievrije droge vacuümpompen) voornamelijk af van de werkomstandigheden van de te controleren apparatuur,de reinigingsvereisten en de technische eisen van heliummassaspectrometrielekktekens (e).g. Wayeal SFJ-231D).
Detectiemethode: vacuümspray heliummethode (hoge gevoeligheid)
1: System Evacuatie en Baseline Kalibratie
Evacuatie tot basisdruk: Etseringskamer: ≤0,1 Pa (droge pomp + moleculaire pompcombinatie); CVD/PVD-kamer: ≤10−3 Pa (hogere eisen aan coatingapparatuur).
Kalibratie van de lekdetector: gebruik een standaardlekreferentie (bijv. 1×10−7 Pa·m3/s) om de SFJ-231D te kalibreren en de lineariteit van de instrumentrespons te verifiëren.
Stap 2: detectie van heliumspray
Detectiegebied: O-ringgroef, boorgatten, VCR/VCO-metalen afdichtingen, lasverbindingen, keramische isolatoren, koperen pakkingen, Bellows connecties.
Heliumspray-operatie:
Gebruik een handgeschikt heliumspraypistool (met een 0,1 mm fijn instelend mondstuk) op 3-5 mm afstand van het detectiepunt.Stel de heliumdruk op 0.2-0.3 MPa om verstoring van de luchtstroom te voorkomen.
Stap 3: Bepaling en registratie van het lekpunt
Leekpercentage: "Technologie" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor de "ontwikkeling" van "technologieën" of "technologieën" voor de "ontwikkeling" van "technologieën".
Gegevensopname: Wanneer de SFJ-231D een piek van het lekkagepercentage weergeeft, wordt het lekpunt gemarkeerd met een markerende pen.
Bewaar curves van het lekpercentage en locatiegegevens (exporteren via USB).
Stap 4: Herinspectie en verificatie
Verricht een tweede heliumspray op geïdentificeerde lekken om de herhaalbaarheid te bevestigen.
Na het repareren van grote lekken, opnieuw evacueren naar basisdruk en een volledige herinspectie uitvoeren.
