Invoering van een heliumlekkage detector systeem

De werkstukken en de vacuümkamer worden gelijktijdig gevacuumeerd.zodat het drukverschil binnen en buiten het werkstuk niet groter is dan 0.05Mpa; het geïnspecteerde werkstuk wordt gevuld met helium; bij de gasdichtheidstest van de heliummassaspectrometer wordt de vacuümkamermethode toegepast;met welke het geïnspecteerde werkstuk gekwalificeerd of niet gekwalificeerd wordt bepaaldVervolgens wordt het helium in het geïnspecteerde werkstuk teruggewonnen en gerecycled, en ten slotte wordt het werkstuk gevuld met SF6-werkgas onder de voorgeschreven druk.

Kenmerken van het heliumlekkage-detectorsysteem

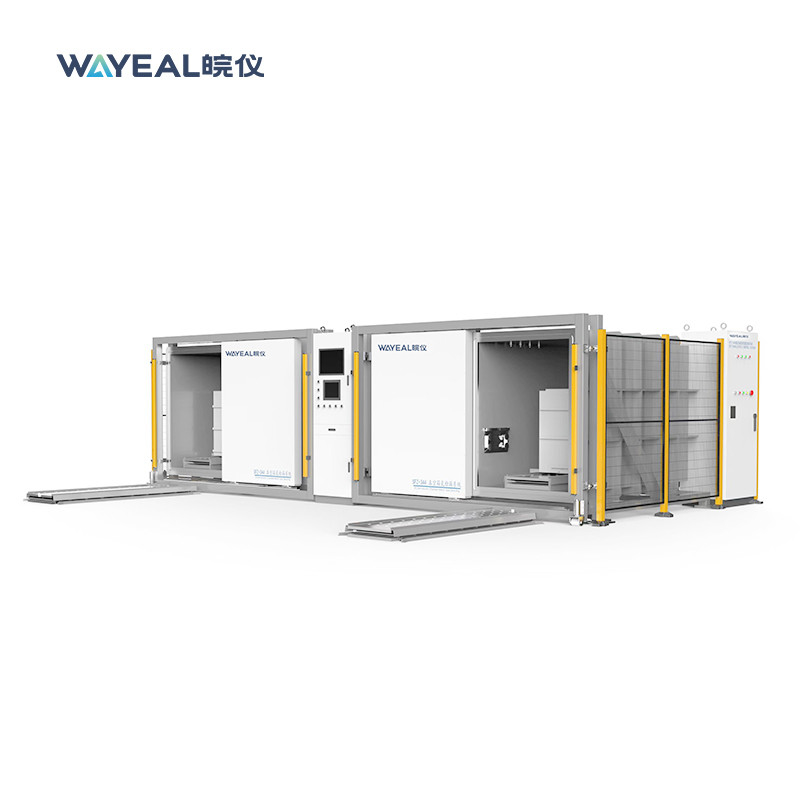

1. De grootte van de vacuümkamer kan worden aangepast aan de grootte van het werkstuk; de grootte van de apparatuur en de lay-out kunnen worden aangepast aan de werkplaats;
2Het is voorzien van een schuifdeur van links naar rechts en een platform buiten de kamer, zodat de werkstukken soepel en gemakkelijk in en uit de kamer kunnen komen;
3- er zijn verschillende onafhankelijke verbindingen in de kamer, zodat meerdere werkstukken tegelijkertijd kunnen worden gedetecteerd;
4Het helium kan worden gerecycled, met een terugwinning van 96%, waardoor de gebruikskosten kunnen worden verlaagd.
5. High-end configuratie, gestandaardiseerd ontwerp en productie, en stabiele en betrouwbare prestaties;
6Het systeem heeft een automatische heliumreinigingsfunctie, die de heliumvervuiling die door lekke werkstukken wordt veroorzaakt, snel en efficiënt kan reinigen.
7. De automatische in- en uitkamerfunctie (optioneel) kan worden geselecteerd om de automatische lijn te verbinden en volledige automatische detectie te realiseren;
8. De functies van vacuümontvochtiging en hete stikstofontvochtiging (optioneel) kunnen worden geselecteerd om het micro-watergehalte in het werkstuk te verminderen;
9. De online micro-water detectie functie (optioneel) kan het micro-watergehalte van heliumbron in realtime detecteren;
10Het systeem integreert industriële IoT-technologie en het detectieproces kan intelligente productie realiseren, zoals real-time opslag, monitoring en diagnose;
11Op maat gemaakte softwareontwikkelingsdiensten kunnen worden geleverd op basis van de behoeften van de klant op het gebied van productie en productie.

Samenstelling van het heliumlekkadetectorsysteem

Helium gevulde recuperatie sectie, vacuümkamer lek detectie sectie, lek detector sectie, SF6 vul sectie en elektrisch besturingssysteem.

Toepassing van heliumlekkage detectoren

Energie-industriemet een vermogen van niet meer dan 50 W
