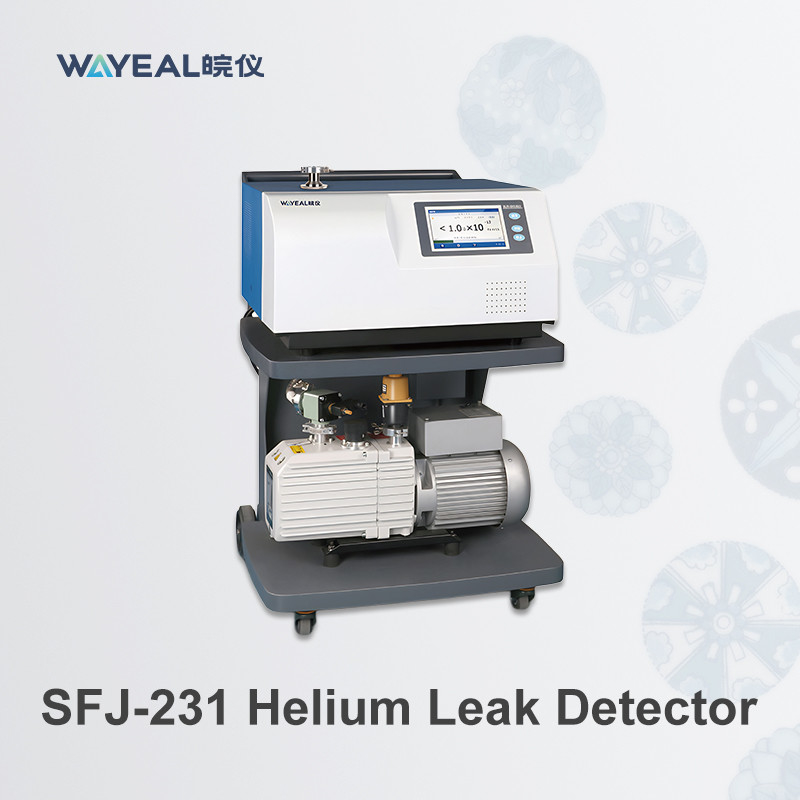

7 inch kleuren touchscreen heliumlekkadetector met lekdetectie 5*10-13 Pa·m3/s

Overzicht van de heliumlekkadetector

De heliummassaspectrometerlekkadetector (HMSLD) maakt gebruik van helium als tracergas vanwege zijn unieke eigenschappen:

Kleine atoomgrootteHelium kan zelfs de kleinste lekken doorboren.

Inerte natuurHelium is chemisch stabiel en niet-reactief, zodat het de componenten niet beschadigt tijdens het testen.

Lage natuurlijke overvloed: Helium is zeldzaam in de atmosfeer (~ 5 ppm), dus de achtergrondinterferentie is minimaal, waardoor een zeer gevoelige detectie mogelijk is.

- Ik weet het niet.Het instrument werkt door heliumgas te detecteren dat door lekken in een testobject ontsnapt.die gescheiden en gemeten worden op basis van hun massa/lading verhouding.

Technische specificaties van heliumlekkadetectoren

Toepassing van lekdetectoren voor heliummassaspectrometers in de lithiumbatterijindustrie

Heliummassaspectrometerdetectoren zijn zeer gevoelige instrumenten die veel worden gebruikt in industrieën waar het detecteren van lekken van cruciaal belang is, waaronder de lithiumbatterijindustrie.Lithium-ionbatterijen worden veel gebruikt in elektrische voertuigenDe hermetische afdichting en lekdichtheid van lithiumbatterijcomponenten is essentieel voor veiligheid, prestaties en levensduur.Het detecteren van lekken met een heliummassaspectrometer speelt een sleutelrol bij het bereiken van deze eisen.

1. lekonderzoek van batterijcellen

• Lithium-ion-accucellen moeten hermetisch worden afgesloten om het binnendringen van lucht en vocht te voorkomen, wat kan leiden tot chemische reacties, afbraak en veiligheidsrisico's (bijv.thermische ontsnappingen of explosies).
• Heliumlekkadetectoren worden tijdens het productieproces gebruikt om de afdichting van batterijcellen te testen.en elke ontsnapte helium wordt gedetecteerd door de massa spectrometer, waardoor lekken met hoge precisie worden geïdentificeerd.

2. lekproeven van batterijpakketten en -modules

• Een batterijpakket bestaat uit meerdere cellen die zijn ingesloten in een beschermende behuizing. De behuizing moet lekdicht zijn om de cellen te beschermen tegen blootstelling aan het milieu (bijv. water- of stof binnendringen).

1. Heliumlekkage detectie zorgt voor de integriteit van de behuizing door te testen op lekken in de naden, verbindingen of connectoren van de verpakking.

3. Elektrolytenvullingssystemen

• Tijdens het productieproces worden lithium-ion batterijcellen gevuld met een vloeibare elektrolyt die het ionentransport vergemakkelijkt.Het detecteren van lekken is cruciaal tijdens en na deze stap om ervoor te zorgen dat de gevulde elektrolyt niet uitlekt, wat de prestaties en de veiligheid in gevaar zou brengen.
• Heliumlekkadetectoren worden gebruikt om de lekdichtheid van de cel na het vullen en afdichten van elektrolyten te bevestigen.

4Test van koelsystemen in EV-batterijpakketten

• De batterijpakketten van elektrische voertuigen (EV's) bevatten vaak vloeibare koelsystemen om optimale bedrijfstemperaturen te behouden.Deze koelsystemen moeten lekdicht zijn om te voorkomen dat koelmiddel in de batterijcellen lekt en kortsluitingen of andere schade veroorzaakt..
• Heliummassaspectrometers worden gebruikt om de koelkanalen te testen en ervoor te zorgen dat er geen lekken zijn.

5. Kwaliteitsborging en procescontrole

• Bij de grootschalige productie van lithium-ionbatterijen worden heliumlekkadetectoren geïntegreerd in geautomatiseerde productielijnen voor continue kwaliteitsbewaking.module, en de verpakking voldoet aan de vereiste normen voor lekdichtheid.
• Heliumonderzoek wordt vaak gebruikt in combinatie met vacuümkamers of sniffersonden, afhankelijk van het specifieke deel dat wordt getest.- Ik weet het niet.

Testmethoden voor lithiumbatterijen

1. Vacuümmethode

• Het testobject wordt in een vacuümkamer geplaatst en onder druk gezet met helium.
• Deze methode is zeer gevoelig en geschikt voor het testen van batterijcellen en kleine modules.

2. Sniffer methode

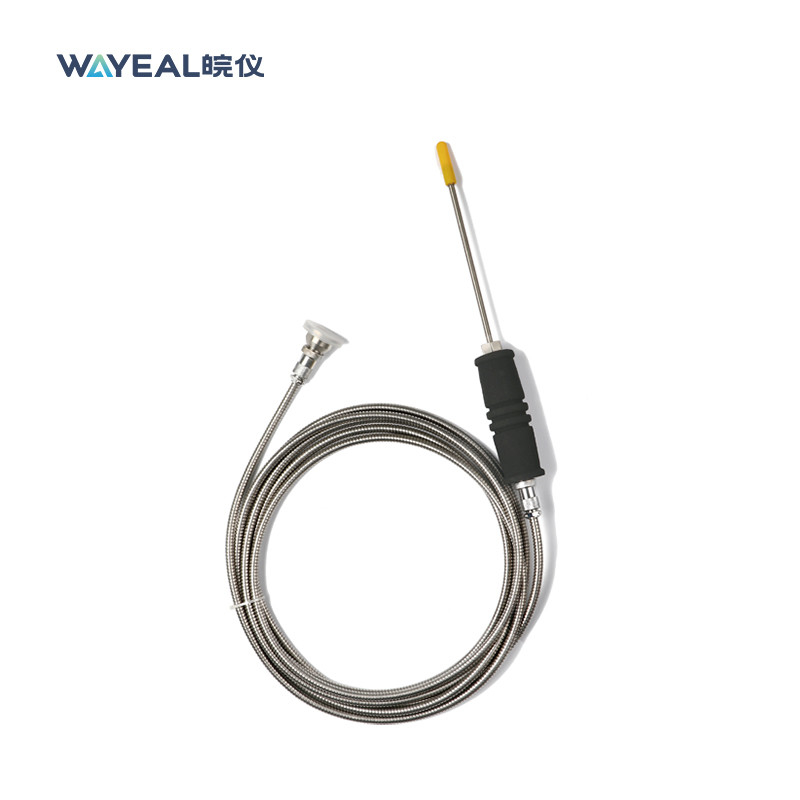

• Een sniffersonde die is verbonden met de heliummassaspectrometer wordt gebruikt om heliumlekken op specifieke plaatsen te detecteren, zoals lassen, verbindingen of afdichtingen.
• Deze methode is praktisch voor het testen van grote batterijpakketten of voor het detecteren van lokale lekken.

3Bombardementmethode.

• Het testobject wordt gedurende een bepaalde periode onder druk gezet met heliumgas (de "bombarderingsfase").en helium ontsnapt uit lekken wordt gedetecteerd.
• Deze methode wordt gebruikt wanneer directe drukvorming niet mogelijk is.

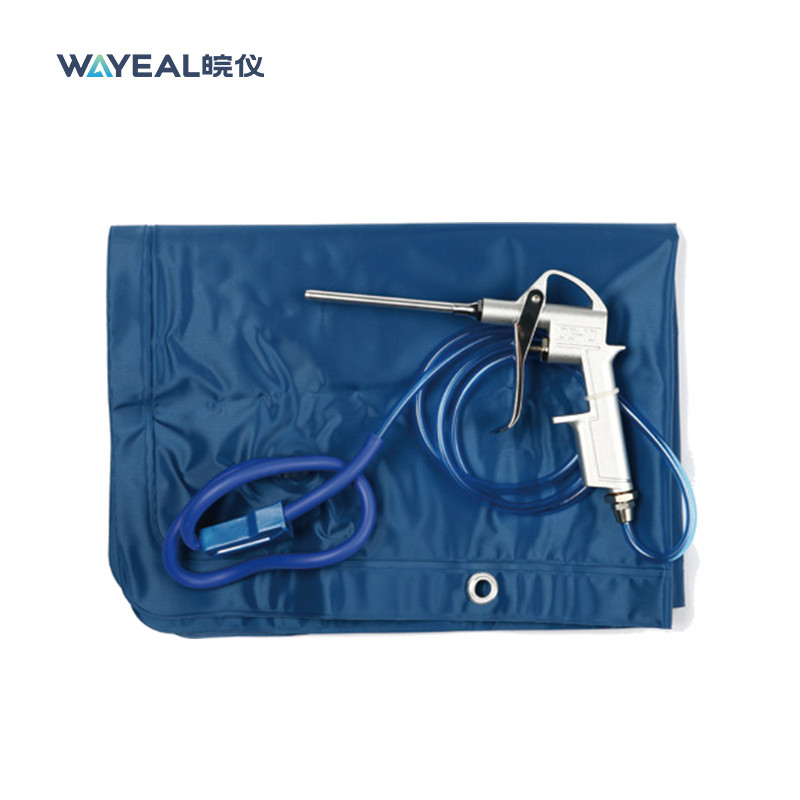

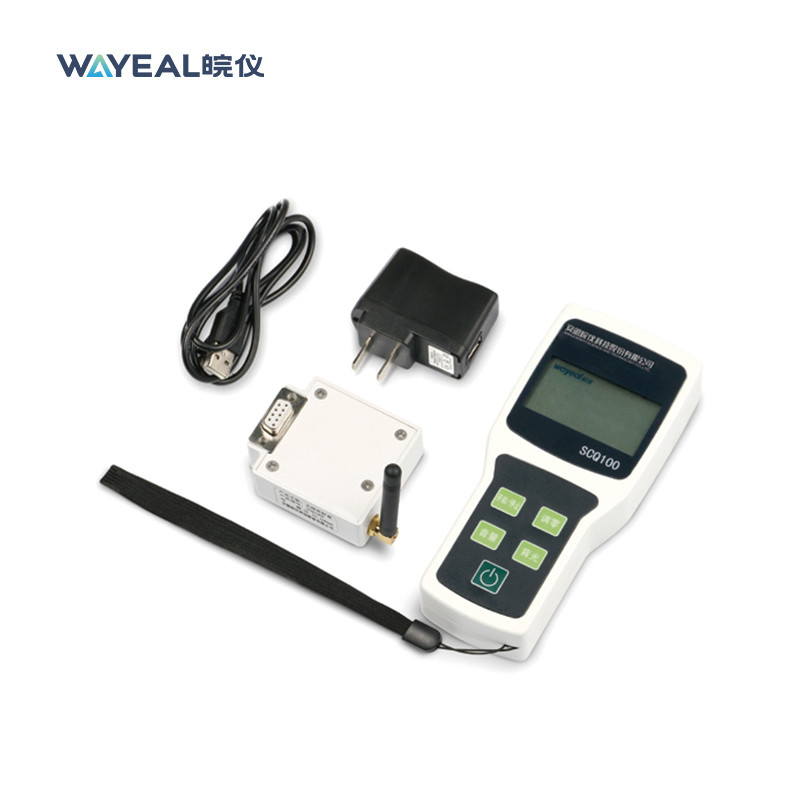

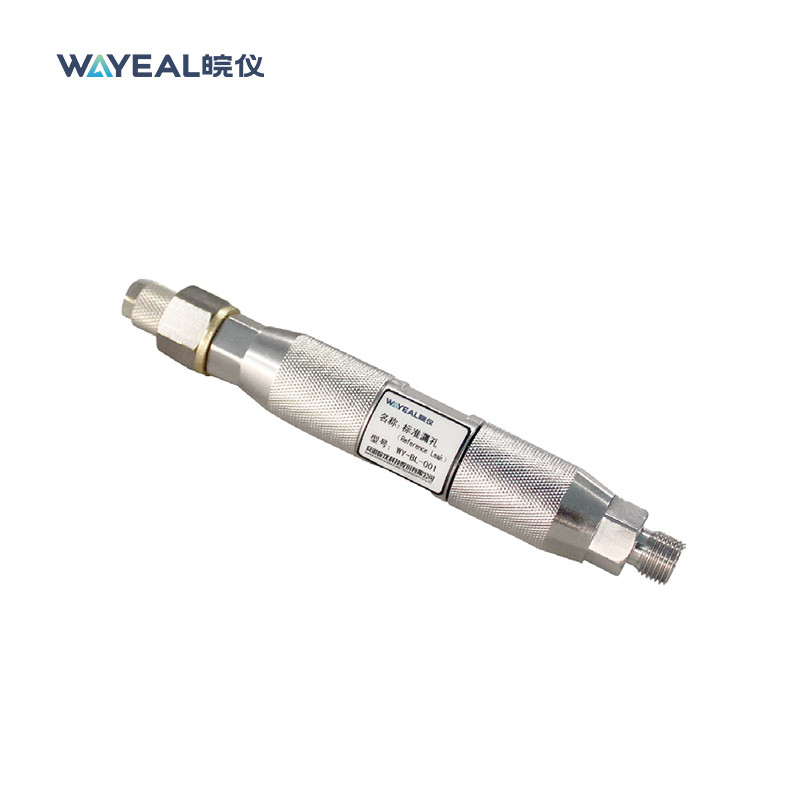

Optioneel toebehoren van heliumlekkage-detector:

- Ik weet het niet.
