Heliumlekzoeker voor lekdetectie in brandstofsystemen van auto's

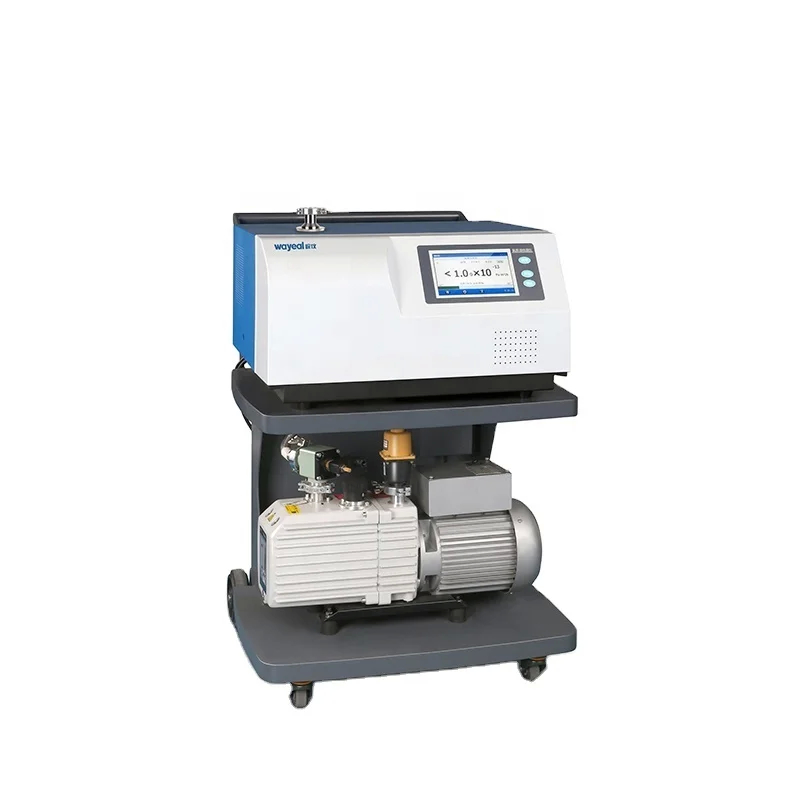

Technische specificaties van Heliumlekdetector SFJ-231

Heliumlekdetectie in de auto-brandstofsystemenHeliummassaspectrometer lekdetectoren worden veel gebruikt bij lekdetectie in auto-brandstofsystemen vanwege hun hoge gevoeligheid (tot 10⁻⁹ Pa·m³/s) en betrouwbaarheid. Ze worden vaak gebruikt voor lekdetectie in componenten zoals brandstoftanks, brandstofleidingen en verdampingssystemen. Het volgende geeft een gedetailleerde uitleg van specifieke toepassingen, lekdetectiemethoden en procedures:

1. Vacuümmethode (negatieve druk lekdetectie)Toepassingsscenario's:

Algemene lekdetectie van afgedichte componenten zoals brandstoftanks en afgedichte pijpleidingen.

Detectiestappen:Vacuüm maken:
Vul het brandstofsysteem met helium (werkdruk).

• Helium blazen: Spuit heliumgas (druk 0,1 tot 0,2 MPa) rond het testgebied (bijv. lassen, verbindingen).
• Detectiesignaal: Helium dat via lekken het systeem binnendringt, wordt opgevangen door een massaspectrometer en activeert een alarm.
• Lokalisatie van lekpunten: De locatie van het lekpunt wordt bepaald door de spuitpistool te verplaatsen of het systeem segmentaal te isoleren.
• 2. Drukmethode (positieve druk lekdetectie)Toepasselijke scenario's:

EVAP-koolstofbussen, brandstofleidingen en andere drukbestendige componenten.
Detectiestappen:Injectie van heliummengsel:
Vul het brandstofsysteem met helium (werkdruk).

• Afdichten en druk handhaven: Plaats de component na het stabiliseren van de druk in een vacuümkamer of sluit deze aan op de zuigpistool van de lekdetector.
• Lekken detecteren: Gebruik een massaspectrometer om helium te detecteren dat uit het lek ontsnapt.
• Voordelen: Geschikt voor componenten met complexe vormen, geen noodzaak voor algemene vacuümextractie.
• 3. Snuffelmethode (lokale scanning)Toepassingsscenario's:

Snelle online lekdetectie van brandstofsystemen die zijn geassembleerd (bijv. leidingen in de motorruimte).
Detectiestappen:Interne heliumvulling:
Vul het brandstofsysteem met helium (werkdruk).

• Externe scanning: Beweeg de zuigpistool langs lasnaden, O-ringen en andere gebieden (afstand 1–3 mm).
• Real-time feedback: De massaspectrometerpiek komt overeen met de leklocatie
