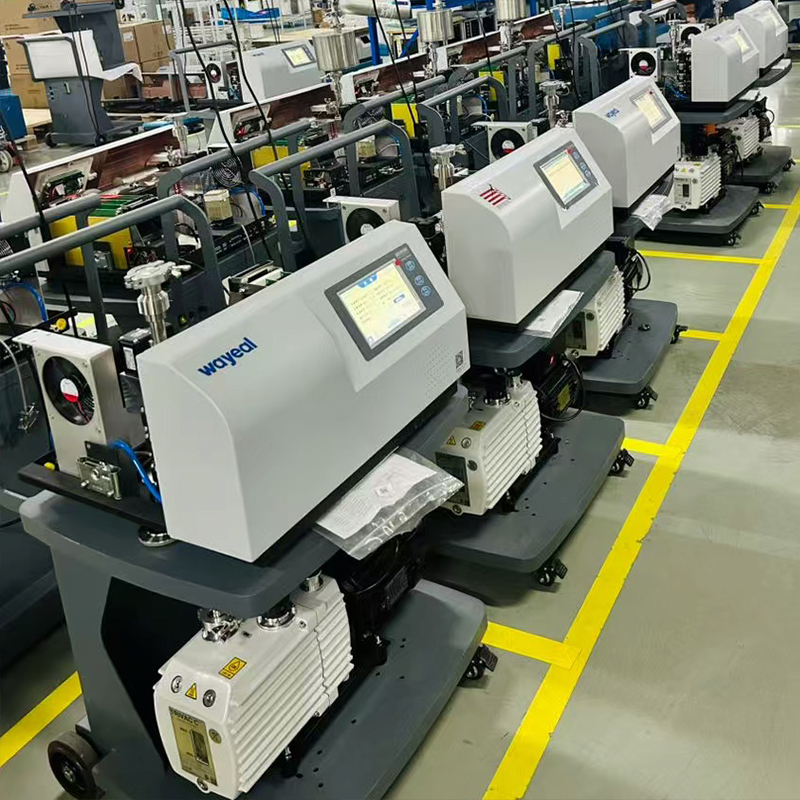

7 inch kleuren touchscreen Heliumlekkadetector voor PCB-lekkadetectie

Technische gegevens van SFJ-231-heliumlekkadetector

Heliumlekketest voor PCB-verzegelde kamers (vacuümmodus)

Deze methode is ontworpen voor schakelborden met onafhankelijke afgesloten holtes, zoals die met druksensoren of MEMS-componenten.

1Voorbereiding

• Controleer of de PCB-assemblage volledig is en geen mechanische schade heeft.
• Verbind de ventilatie van de holte met de SFJ-231 heliumlekkadetector met behulp van een DN25KF adapter.het garanderen van lekvrije leidingen (indien nodig vooraf met helium controleren).
• De detector wordt aangesloten met AC220V, 50Hz/60Hz stroomvoorziening, wordt ≤ 2 minuten voor opstarten gewacht, wordt via het touchscreen "Vacuum Mode" geselecteerd en de drempel voor het lek volgens de ontwerpspecificaties ingesteld.

2- Evacuatie van de holte.

• De ingebouwde of externe vacuümpomp wordt geactiveerd om de holte te evacueren tot een basisdruk (meestal ≤ 10 Pa, afgestemd op het volume en het materiaal van de holte) om resterende luchtinterferentie te elimineren.

3Helium Tracer & Leak Detection

• Het detecteren van helium (He4) in realtime met behulp van numerieke, bar- of curve grafieken..Als de lekkagesnelheid de ingestelde drempel overschrijdt (bijv. 5,0×10−12 Pa·m3/s, aanpasbaar aan productnormen), worden de lekkagesnelheid en de holte-ID geregistreerd.

4. Gegevensopname en analyse

• Exporteer testgegevens via USB om lekverslagen te genereren en deze via RS232/485-interfaces naar productiemanagementsystemen (bv. MES) te uploaden voor kwaliteitstraceerbaarheid.
