Introductie van heliumlekkadetector:
Heliumlekkadetectoren worden gebruikt voor het detecteren en lokaliseren van lekken in verschillende systemen, waaronder vacuümsystemen, koelsystemen en leidingen.waarbij heliumatomen worden geïoniseerd en hun massa-ladingverhouding wordt gemeten om het bestaan van lekken te detecteren.
The basic working principle of a helium leak detector involves introducing helium gas into the system being tested and then using a mass spectrometer to measure the concentration of helium outside the systemAls er een lek in het systeem is, ontsnapt helium door het lek en wordt het gedetecteerd door de massaspectrometer.
Technische parameters van een heliumlekkadetector:

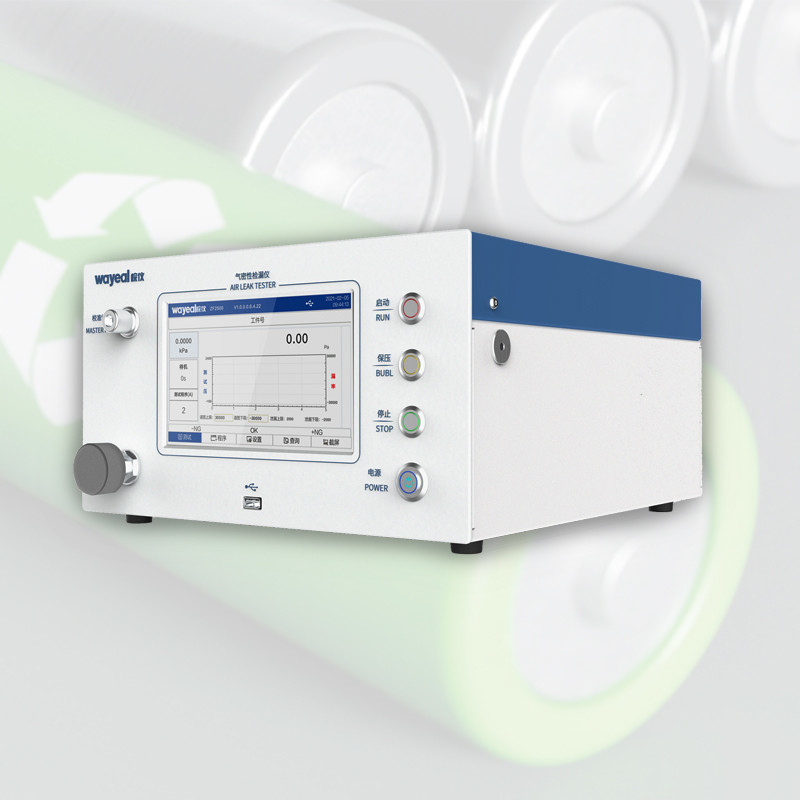

| Direct differentieel en de doorstroming druk Hij lek tester Helium lek detector |
| Differentiële druksensor |
Toon nauwkeurigheid |
De waarde kan worden ingesteld op 0 tot 4 decimalen |
| Sensorbereik |
0Pa~±2000Pa |
| Sensorfout |
± 0,1% F.S. |
| Directe druksensor |
Toon nauwkeurigheid |
De waarde kan worden ingesteld op 0 tot 4 decimalen |
| Aanbevolen testdrukbereik |
Standaard V5 |
VH90B |
Mechanische drukregulatie |
-100 kPa tot -1 kPa |
| CH050 |
Mechanische drukregulatie |
5 kPa~ 100 kPa |
| CH050D |
Mechanische drukregulatie |
5 kPa tot 89 kPa |
| CH600 |
Mechanische drukregulatie |
10 kPa~ 600 kPa |
| CH600D |
Mechanische drukregulatie |
5 kPa~ 490 kPa |
| CH1000 |
Mechanische drukregulatie |
50 kPa tot 1200 kPa |
| CH1000D |
Mechanische drukregulatie |
50 kPa tot 890 kPa |
| CH4000 |
Mechanische drukregulatie |
50 kPa tot 4000 kPa |
| CH500 |
Mechanische drukregulatie |
10 kPa tot 5000 kPa (dichtingslekdetector) |
| ZF500 |
Mechanische drukregulatie |
-100 kPa~ -1 kPa, 10 kPa~ 500 kPa |
| ZF2500 |
Mechanische drukregulatie |
-100 kPa~ -1 kPa, 50 kPa~ 2400 kPa |
| Standaard V6 |
ZF600 |
Mechanische drukregulatie |
-100 kPa~ -1 kPa, 10 kPa~ 600 kPa (facultatief) |
| ZF2400 |
Mechanische drukregulatie |
-100 kPa~ -1 kPa, 50 kPa~ 2400 kPa (optioneel) |
| Sensorfout |
± 0,25% F.S. |
|
|
|
| Display-eenheid |
Testdruk |
kPa,MPa,kg/cm2,psi,mbar,bar,Torr,mmH20,mmHg |
| |
Leakagepercentage |
Pa,kPa,Pas,Pa.m3/s,mL/s,mL/min,mL/h,L/min,L/h,SCCM |
| Parameterprogramma nummer |
64 groepen (1 tot 64) |
| Testbeats instellen |
0~99 seconden, testtijd 1800 seconden |
| Stroomvoorziening |
AA220V ± 10%, 50 Hz |
| Testdrukbron |
Schoon, droog, voldoende stroom, ten minste 500 KPa en 100 KPa boven de testdrukdrukbron |
|
Dimensie
|
Standaard V5 |
330 mm * 222 mm * 448 mm |
| Standaard V6 |
321mm*205mm*460mm |
| Modulair |
160 mm*268 mm*273 mm |
| Gewicht |
20 kg |
Toepassingen van heliumlekkadetectoren:
Vacuümsystemen: Heliumlekkadetectoren worden gebruikt om de integriteit van vacuümsystemen te testen, zoals die welke worden gebruikt in de halfgeleiderfabriek, de luchtvaartindustrie en onderzoeksfaciliteiten.Ze worden gebruikt om lekken in vacuümkamers te detecteren., kleppen en andere onderdelen van het systeem.
Automobilerij: Heliumlekkadetectoren worden gebruikt om brandstoftank, radiatoren en andere onderdelen van auto's te testen.
Methoden voor het detecteren van heliumlekken (heliumlekkenmelder)
Heliumvacuümmethode

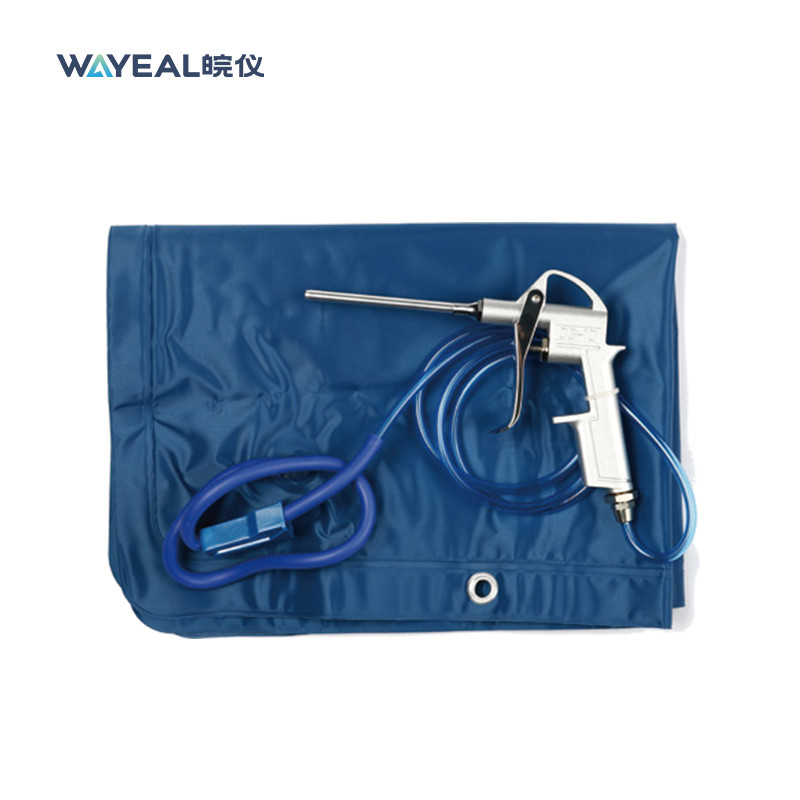

Heliumkapselmethode
Negatieve drukmethode
Systemen voor het detecteren en terugvinden van heliumlekken in vacuümkamers (buitenvulling)

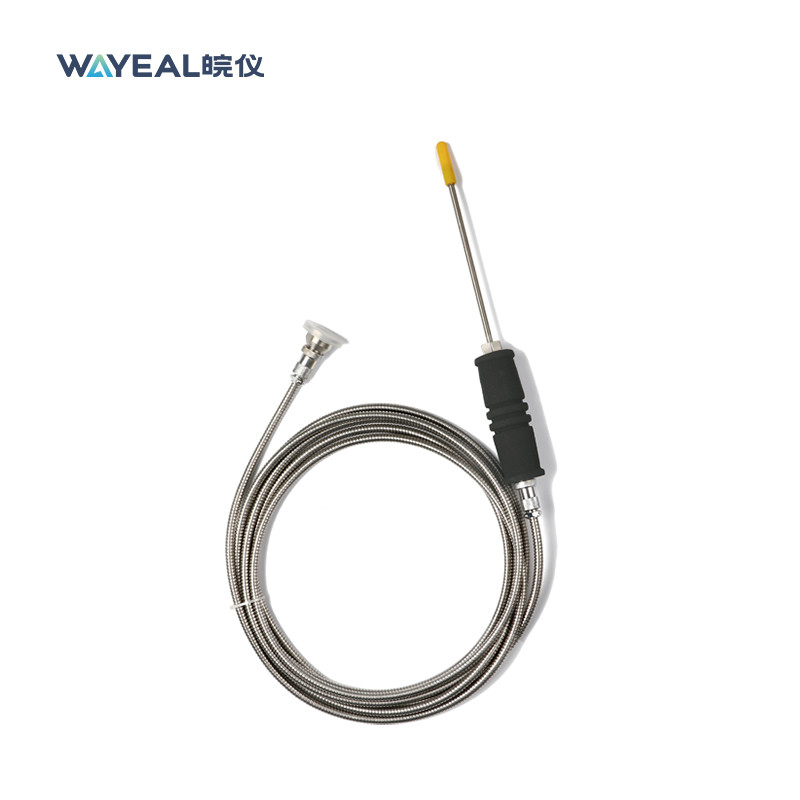

Sniffer-methode
