1500Pa Sniffer Helium Lekdetectie Apparatuur voor de Energiesector

1500Pa Sniffer Helium Lekdetectie Apparatuur voor de Energiesector

Vaccum Helium Leak Detector

1500Pa Vaccum Helium Leak Detector.

Place of Origin:

Anhui, China

Merknaam:

Wayeal

Certificering:

CE

Model Number:

SFJ-231

Neem contact met ons op
Vraag een offerte
Productgegevens
Detectiemethode:
Heliummassaspectrometer
Lekdetectiepoort:
DN25KF
MES-interface:
Standaard
Ionbron:
2 stuks, met iridium bekleed yttriumoxide, automatische schakeling.
Minilekkage-detectiegraad ((Pa.m3/s) /Vacuummodus:
5*10-13 Pa.m3/s
Maximum Toegestane Lekdetectiedruk (Pa):
1500Pa
I/O Input-output-interface:
8 Input, 8 Output
Starttijd (min):
≤1,58min
Markeren:

Vaccum Helium Leak Detector

,

1500Pa Vaccum Helium Leak Detector.

Betaling en verzendvoorwaarden
Minimum Order Quantity
1 Unit
Prijs
Negotiate
Packaging Details
Wooden Case
Delivery Time
35 days
Payment Terms
T/T, VISA
Supply Ability
200 Units/Month
Productbeschrijving

1500Pa Sniffer Helium Lekdetectie Apparatuur voor de Energiesector

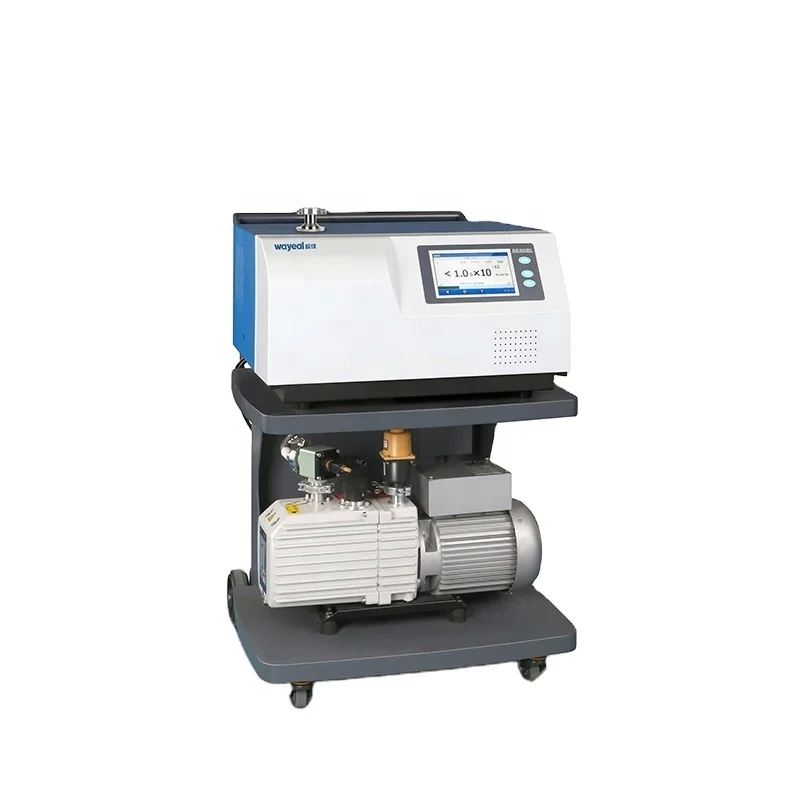

Technische Parameters van SFJ-231 Helium Lekdetector

Minimale detecteerbare leksnelheid (Pa·m³/s)/ vacuümmodus 5.0*10-13 P·m3/s
Minimale detecteerbare leksnelheid (Pa·m³/s)/ sniffermodus 5.0*10-9 P·m3/s
Maximale toelaatbare lekdetectiedruk (Pa) 1500
Reactietijd <1s
Opstarttijd ≤2min
Detecteerbare kwaliteit 2, 3,4(H2 ,He3, He4)
Mens-machine interface 7" kleuren LCD-aanraakscherm
Ionbron 2 stuks, iridium gecoat yttriumoxide, automatische omschakeling
I/O Input/output interface 8 inputs en 8 outputs
Communicatie-interface RS232/485, USB*2
MES-interface standaard
Lekdetectiepoort DN25KF
Voeding AC220V, 50Hz/60Hz
Bedrijfstemperatuur 0~40°C
Taal Engels
Lekdebietweergave Figuur, staafdiagram, lijndiagram
Afmetingen 645*678*965mm

Toepassing van SFJ-231 Helium Massaspectrometer Lekdetector in Hoogspannings GIS Apparatuur / SF₆ Gasdichtheidstests in de Energiesector

Heliummassaspectrometrie lekdetectie is een kernmethode voor GIS-dichtheidstests vanwege de kleine molecuulgrootte van helium (He), de hoge permeabiliteit, de niet-reactiviteit met SF₆ en de ultra-hoge gevoeligheid van de SFJ-231 lekdetector (minimale detecteerbare leksnelheid: 5.0×10⁻¹³ Pa・m³/s in vacuümmodus). Door helium als tracergas te gebruiken, vangt de detector heliumsignalen op om lekken te lokaliseren en leksnelheden te kwantificeren.
De SFJ-231 ondersteunt vacuümmodus (hogere gevoeligheid) en sniffermodus (handig voor onder druk staande systemen, max. toelaatbare druk: 1500 Pa). Voor GIS-apparatuur kan de sniffermethode worden gebruikt bij:

Sniffermodus Lekdetectie (Voor Onder Druk Staande GIS, On-Site Gemak)
Toepassing: Operationele GIS (intern onder druk gezet met SF₆, maar de druk moet ≤1500 Pa zijn; indien hoger, eerst de druk verlagen).
Principe:
Injecteer een kleine hoeveelheid helium (gemengd met SF₆, zonder de isolatieprestaties te beïnvloeden) in de GIS-apparatuur, gebruik de spuitpistool van SFJ-231 (aangesloten via I/O-interface) om dicht bij het verdachte punt te komen, als er een lek is, zal het helium samen met de SF₆ ontsnappen, die zal worden opgevangen door het spuitpistool en naar de lekdetector worden verzonden om de leksnelheidsdetectie te realiseren.
Technische geschiktheid: De minimale leksnelheid van 5.0×10-⁹ Pa・m³/s in sniffer modus en een reactietijd van <1s maken het mogelijk om snel lekken te lokaliseren, wat het geschikt maakt voor snelle inspecties ter plaatse.

Stappen van Lekdetectie in Zuigpistoolmodus (GIS-apparatuur met druk)
1. Tracergasinjectie
Injecteer heliumgas in de GIS-apparatuur: via de vulpoort van de apparatuur, injecteer puur helium volgens 1% tot 5% van het volume van SF₆ (zorg ervoor dat het mengsel uniform is en laat het langer dan 30 minuten staan, om ervoor te zorgen dat heliumgas zich naar alle kamers verspreidt).
2. Snifferaansluiting en parameterinstelling
Sluit de sniffer aan op SFJ-231 via de I/O-connector (8 inputs en 8 outputs), schakel over naar “Sniffermodus” in het aanraakscherm, stel de snifferdebiet in (standaardwaarde, of pas deze aan op basis van de locatie) en de leksnelheidalarmdrempel.
3. Snifferdetectie

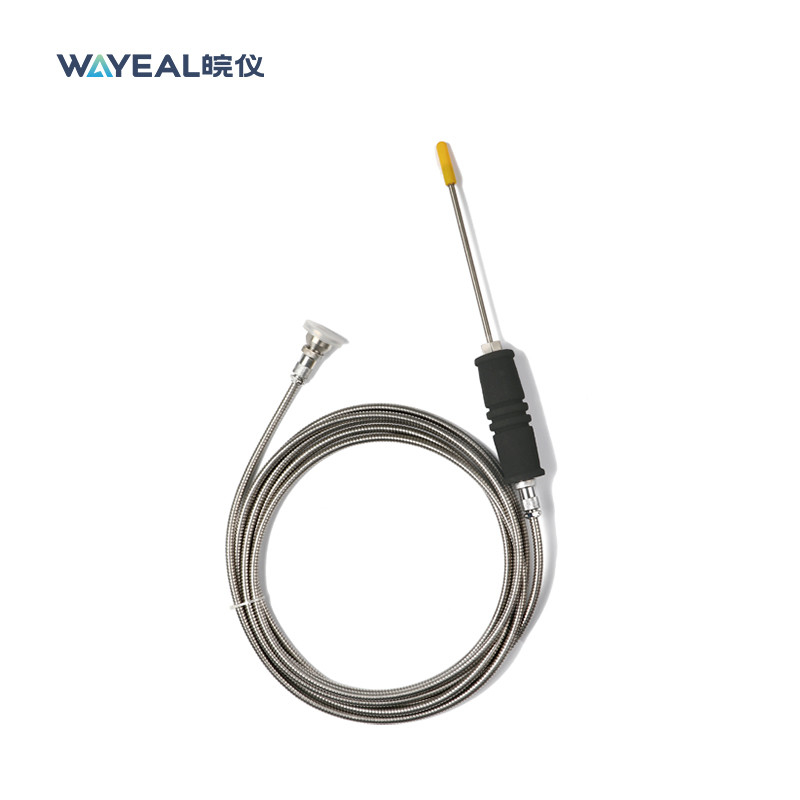

Houd de sniffer in de hand, dicht bij het verdachte punt (afstand 1-3 mm), beweeg langzaam (snelheid ≤5 cm/s), zorg ervoor dat het hele afdichtingsoppervlak wordt bedekt.
Als de lekdetector aangeeft dat de leksnelheid de drempel overschrijdt (bijv. 5.0×10-⁹ Pa・m³/s), markeer het punt als een lekpunt en noteer de leksnelheid en locatie.
4. Kwantitatieve testen
Stabiliseer de sniffer tegen het lekpunt gedurende 10 seconden, neem de gemiddelde leksnelheid als het eindresultaat.
