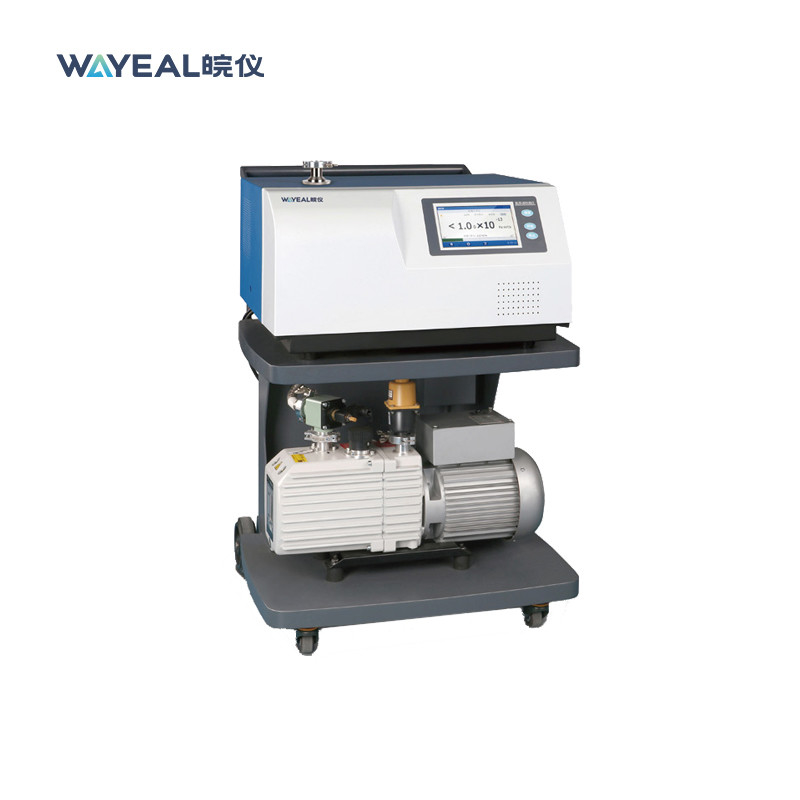

SFJ-231 Helium Massaspectrometer Lekdetector Apparatuur voor GIS Lekdetectie

SFJ-231 Helium Mass Spectrometrie Lekdetectie Apparatuur voor GIS Lekdetectie

Helium massaspectrometer lekdetector is een instrument voor snelle positionering en kwantitatieve meting van lekkage van afgesloten containers.

Parameters van SFJ-231 Helium Lekdetector

Toepassing van SFJ-231 Helium Massaspectrometer Lekdetector in Hoogspannings GIS Apparatuur / SF₆ Gas Dichtheidstesten in de Energiesector

1. Achtergrond en Principe
Hoogspannings Gasgeïsoleerde Schakelinstallatie (GIS) gebruikt SF₆ gas als isolatie- en boogdovend medium. De afdichtingsintegriteit ervan beïnvloedt direct de isolatieprestaties, boogdovende capaciteit en operationele veiligheid. SF₆ lekkage kan leiden tot verminderde isolatiewaarde, boogdovingsfalen en zelfs apparatuurstoring.
Helium massaspectrometrie lekdetectie is een kernmethode voor GIS-dichtheidstests vanwege de kleine molecuulgrootte van helium (He), de hoge permeabiliteit, de niet-reactiviteit met SF₆ en de ultra-hoge gevoeligheid van de SFJ-231 lekdetector (minimale detecteerbare leksnelheid: 5,0×10⁻¹³ Pa・m³/s in vacuümmodus). Door helium als tracergas te gebruiken, vangt de detector heliumsignalen op om lekken te lokaliseren en leksnelheden te kwantificeren.
2. Lekdetectiemethoden (Gebaseerd op SFJ-231 Specificaties)
De SFJ-231 helium lekdetector ondersteunt vacuümmodus (hogere gevoeligheid) en snuffelmodus (handig voor onder druk staande systemen, max. toelaatbare druk: 1500 Pa).
Vacuüm Modus Lekdetectie (Hogere Gevoeligheid, Vereist Geëvacueerde GIS)
Toepassing: Nieuw geïnstalleerde, gereviseerde of gedemonteerde GIS (waar interne SF₆ is verwijderd en vacuüm kan worden toegepast).
Principe:

• Evacueer de GIS-kamer tot ≤1 Pa.
• Sluit de SFJ-231 aan via de DN25KF vacuümpoort.
• Spuit helium extern op verdachte lekpunten (bijv. lassen, flenzen).
• Als er een lek is, komt helium de kamer binnen en activeert de detector.
• Voordeel: Maakt gebruik van de ultra-hoge gevoeligheid van de SFJ-231 (5,0×10⁻¹³ Pa・m³/s) voor micro-lekdetectie.

Vacuüm Modus Procedure
Gasweg Aansluiting: Verbind GIS-kamer → SFJ-231 (DN25KF) → vacuümpomp (drukvast slangenwerk).
Evacuatie: Pomp af tot ≤1 Pa (lagere druk = betere gevoeligheid).
Detectie Instellingen: Stel in op vacuümmodus, pas de reactietijd aan (<1s), alarmdrempel (per DL/T 596-2021).
Helium Spuit Test: Spuit helium (5-10mm van het detectiepunt, blijf 3-5s, en observeer het signaal met behulp van de reactietijd van SFJ-231<1s) op een verdacht punt (in de volgorde van markering) aan de buitenkant van de GIS-apparatuur. Als de lekdetector een plotselinge toename van de leksnelheid vertoont (gesynchroniseerde verandering van getallen en curven), betekent dit dat het punt een lekpunt is, en noteer de leksnelheidswaarde. Herinspecteer en bevestig vervolgens.
